До упаковки
Код доступен для сканирования
Исходный DataMatrix находится непосредственно на товаре и свободно считывается перед упаковкой.
Получить консультацию по оборудованию
Автоматический комплекс для дублирования DataMatrix «Честный ЗНАК» на внешнюю упаковку
Считывает исходный DataMatrix до упаковки, наносит дубликат того же кода на внешнюю поверхность и автоматически проверяет его после нанесения.
Как работает система
Считать Упаковать Напечатать Нанести Проверить
Почему требуется дублирование
Что происходит с DataMatrix после упаковки

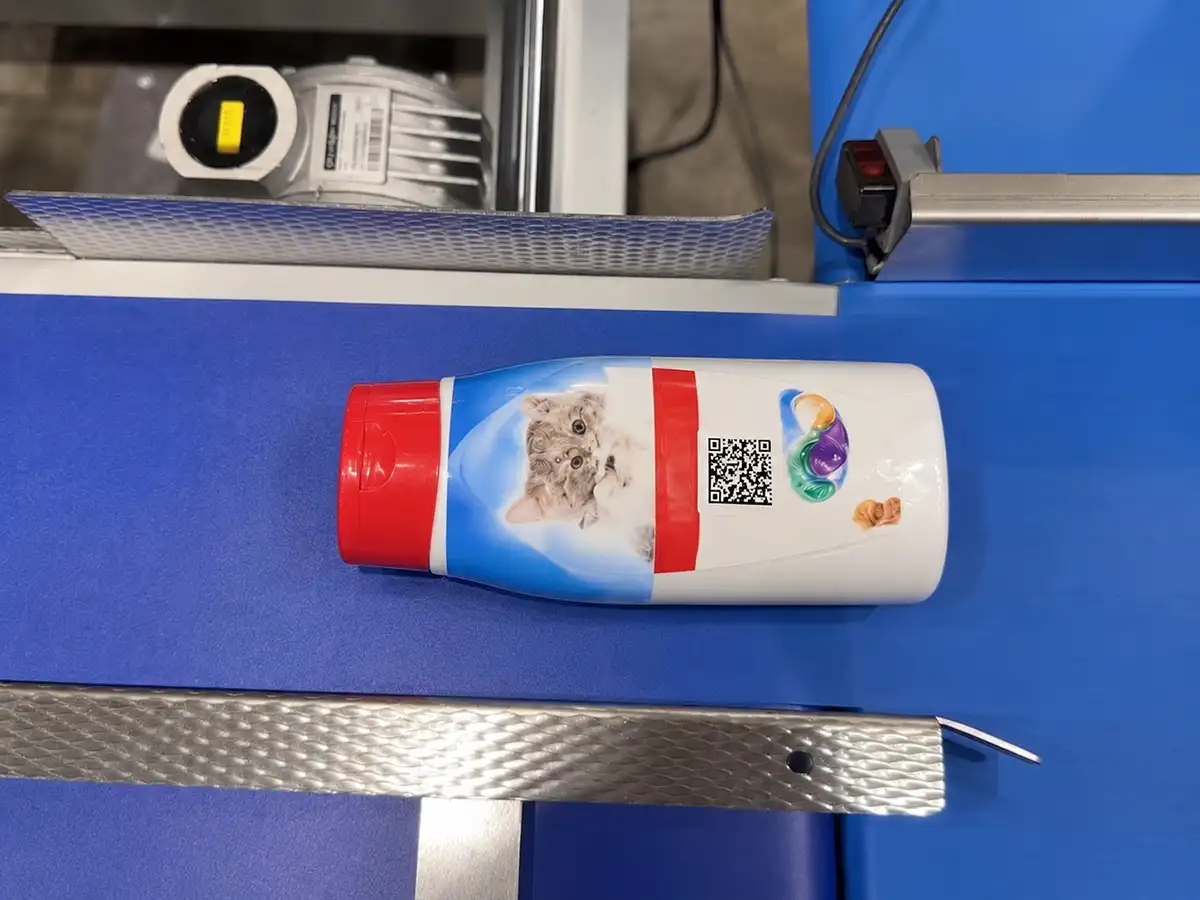

До упаковки исходный код доступен для считывания. После упаковки в ВПП он может оказаться под слоем плёнки и стать недоступным. Решение — нанести дубликат того же кода на внешнюю поверхность упаковки.

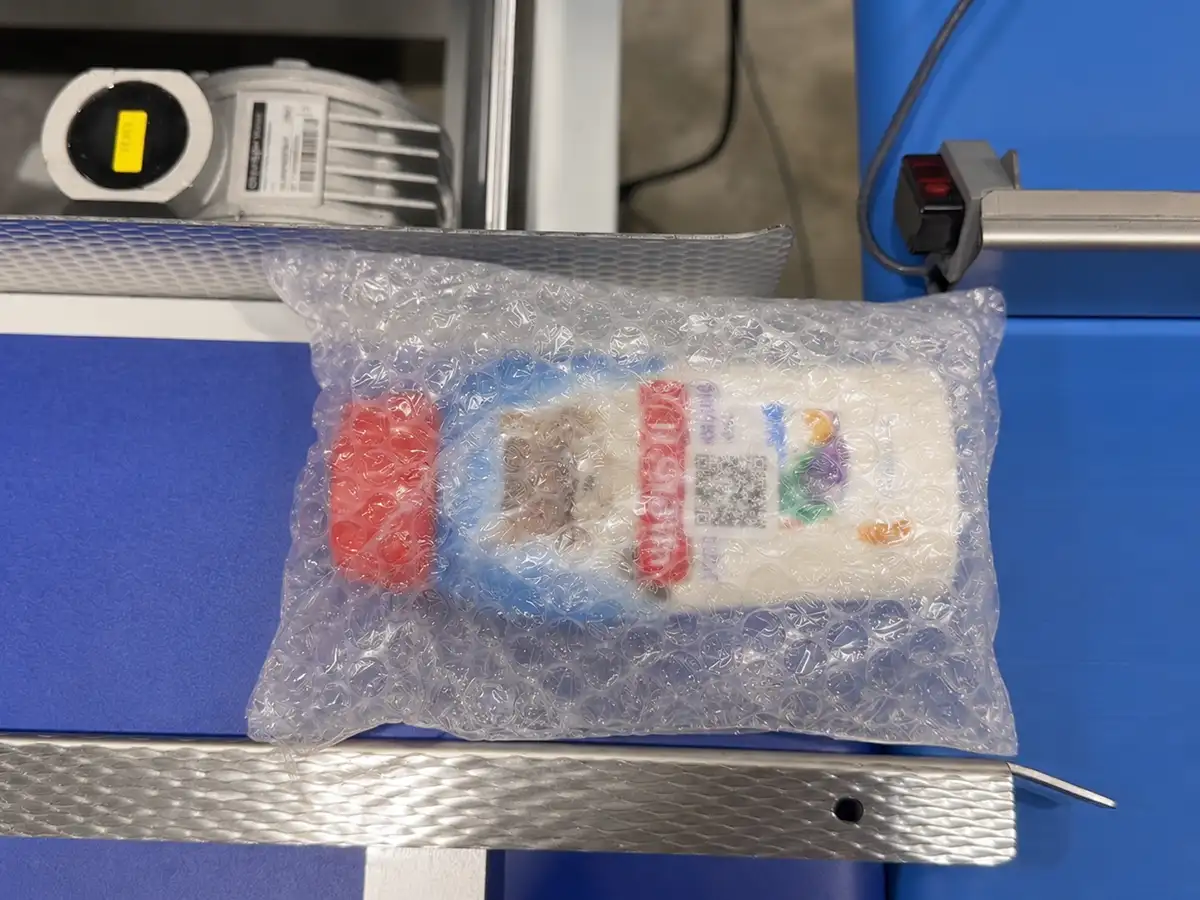

После упаковки в ВПП
Исходный код недоступен снаружи
Воздушно-пузырчатая плёнка закрывает исходную маркировку. Код остаётся на товаре, но снаружи его уже нельзя надёжно считать.

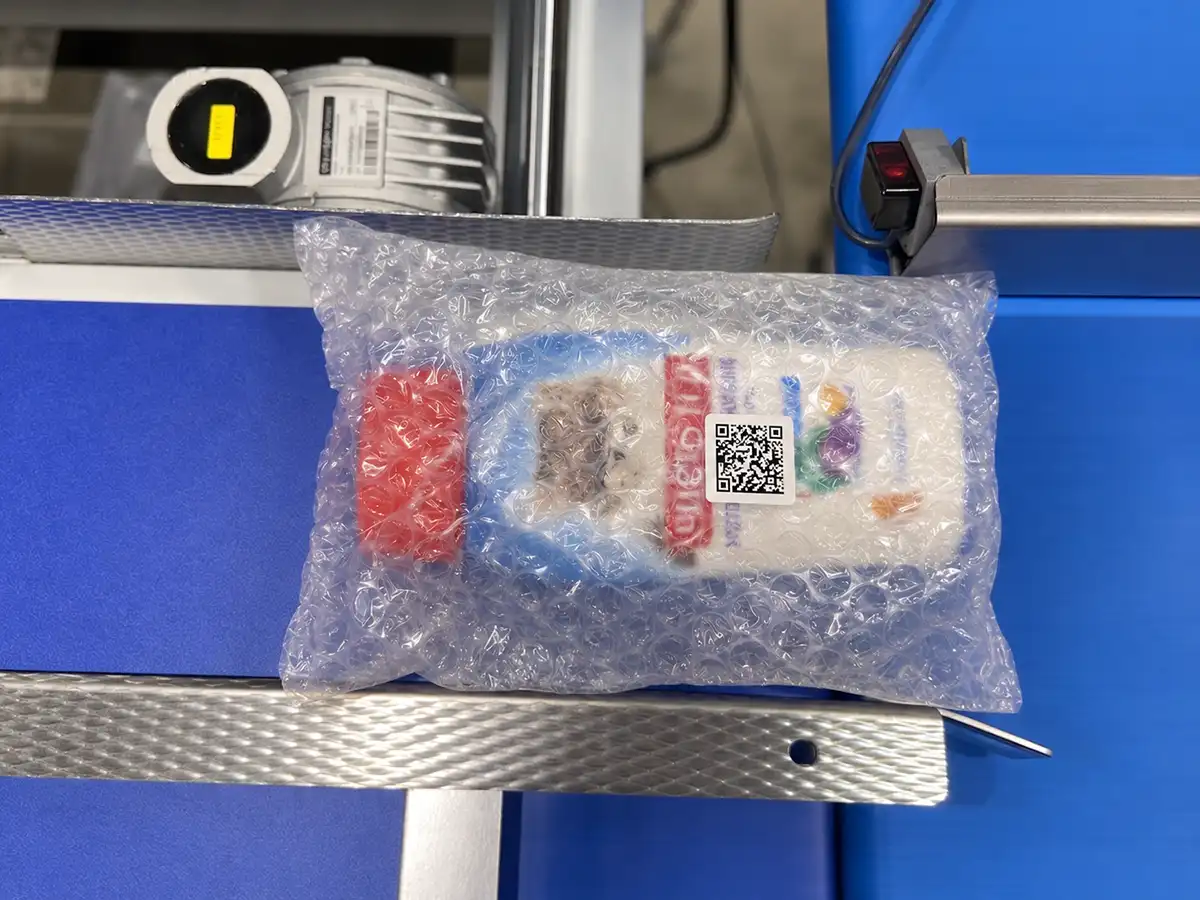

После нанесения дубликата
Код снова доступен для сканирования
Дубликат того же DataMatrix наносится на внешнюю поверхность ВПП. Код снова становится доступен для внешнего считывания и проверки.
Новый код не создаётся. Система считывает уже существующий DataMatrix до упаковки и наносит дубликат этого же кода на внешнюю поверхность, сохраняя доступность маркировки для сканирования.
Как работает автоматический комплекс
Комплекс считывает исходный код до упаковки товара, наносит дубликат маркировки на внешнюю упаковку, проверяет его и после термоусадки закрывает исходный штрихкод товара.
Ключевые узлы процесса — на реальном оборудовании

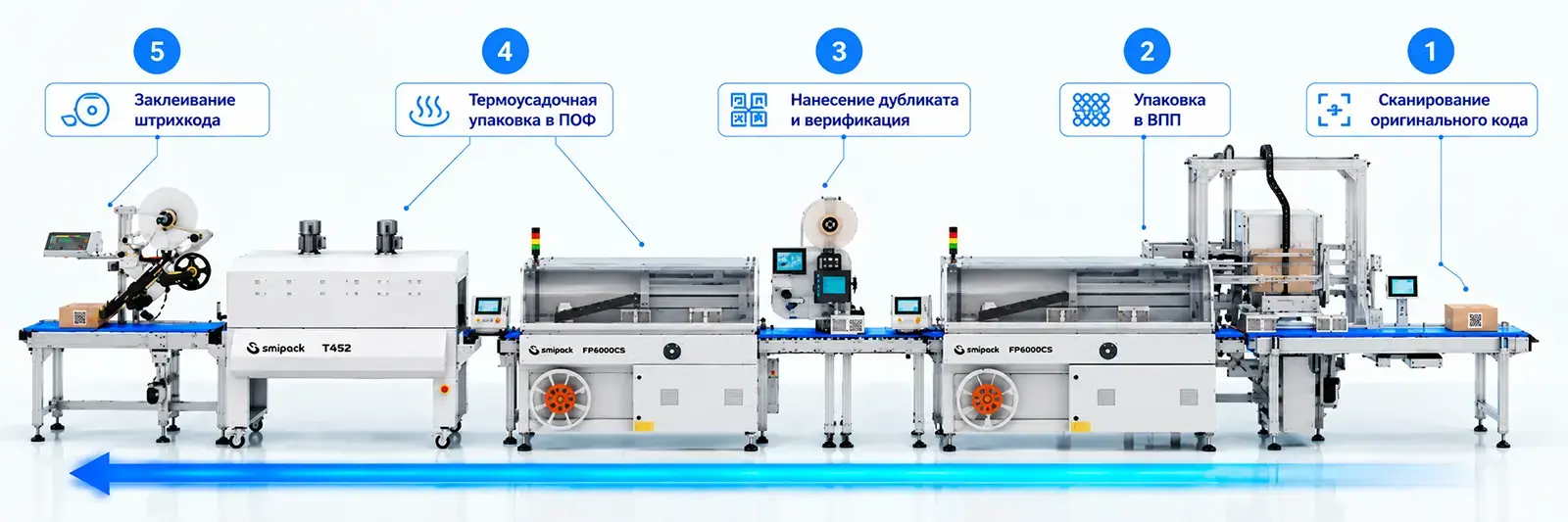

Пять последовательных операций обеспечивают упаковку, перенос маркировки на внешнюю поверхность и корректное последующее считывание DataMatrix.
-

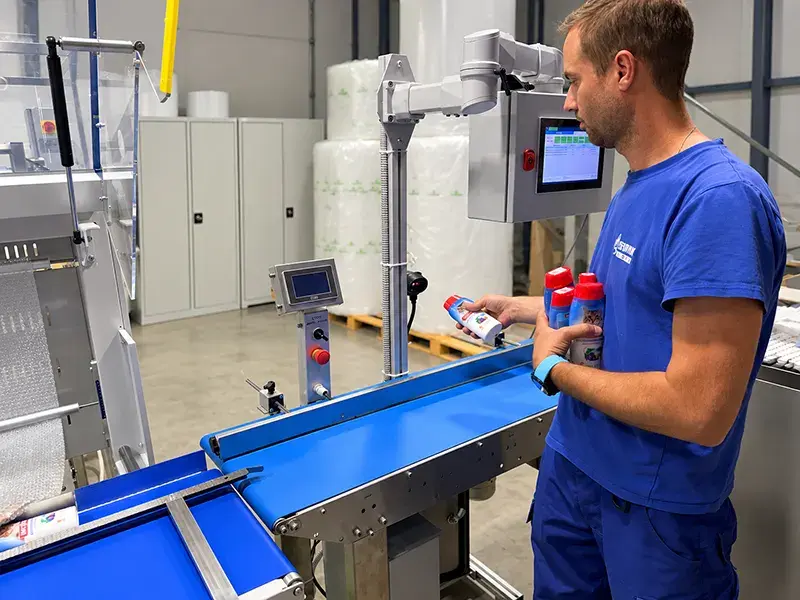

Оператор считывает исходную маркировку до подачи товара в упаковочный поток. -

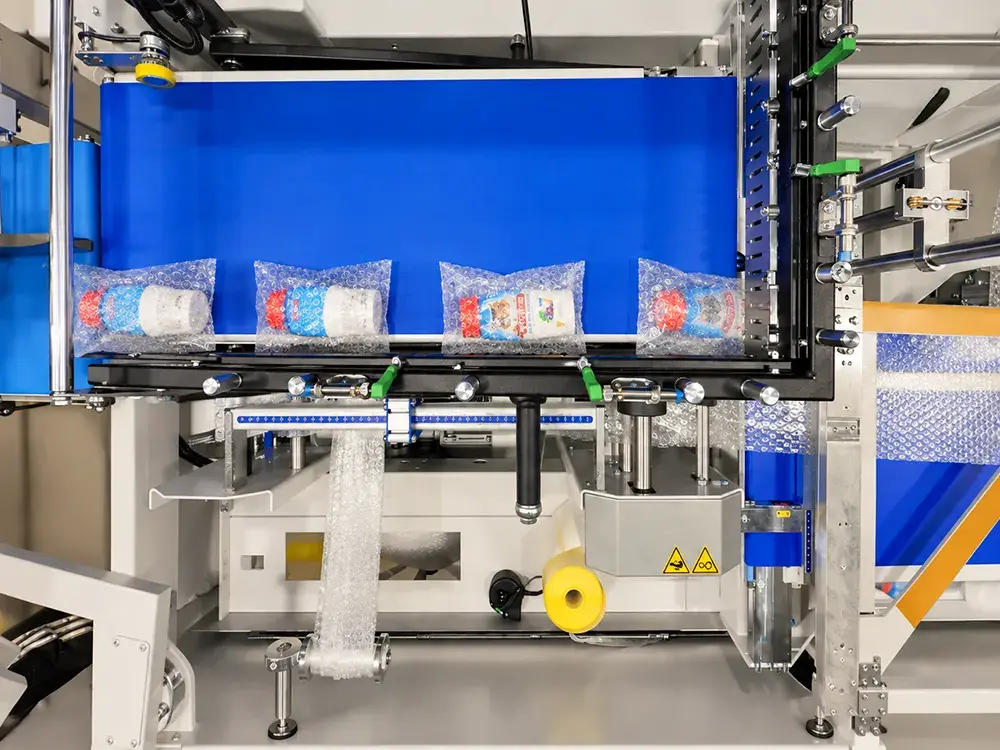

Товар автоматически упаковывается в воздушно-пузырчатую плёнку. -

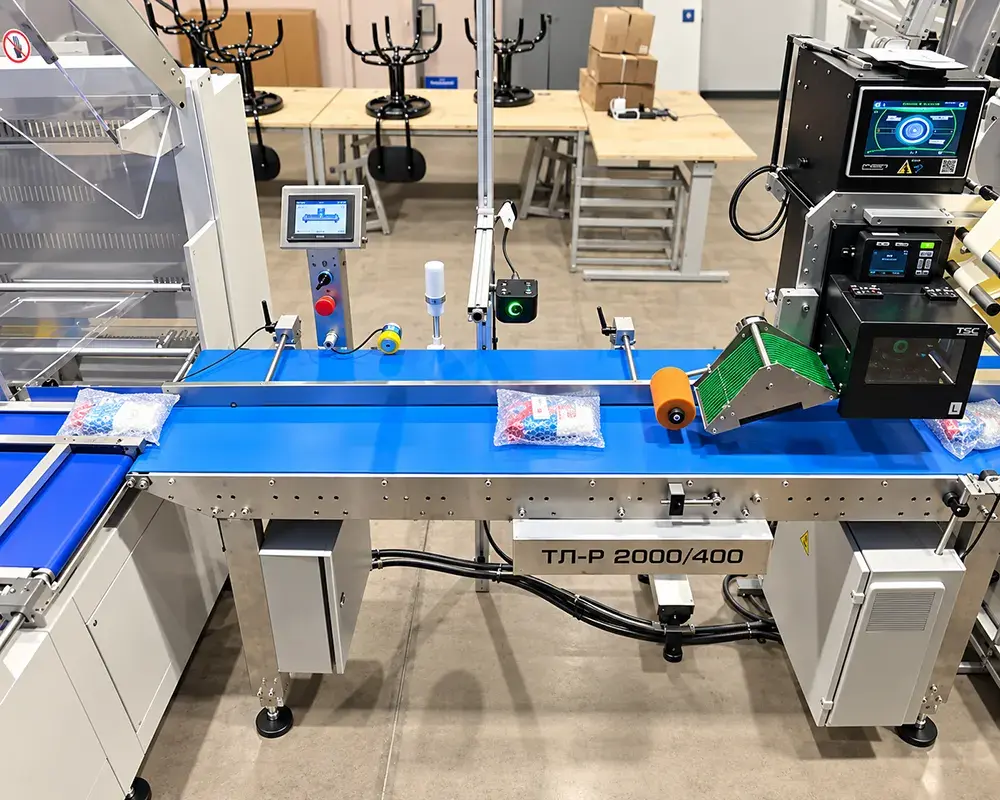

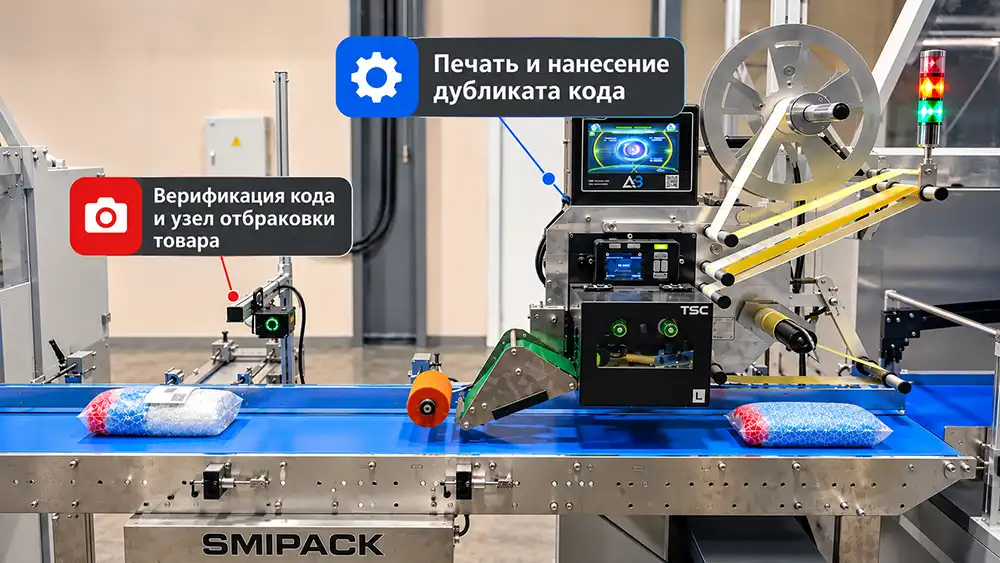

Аппликатор наносит дубликат исходного кода на внешнюю упаковку, камера выполняет проверку. -

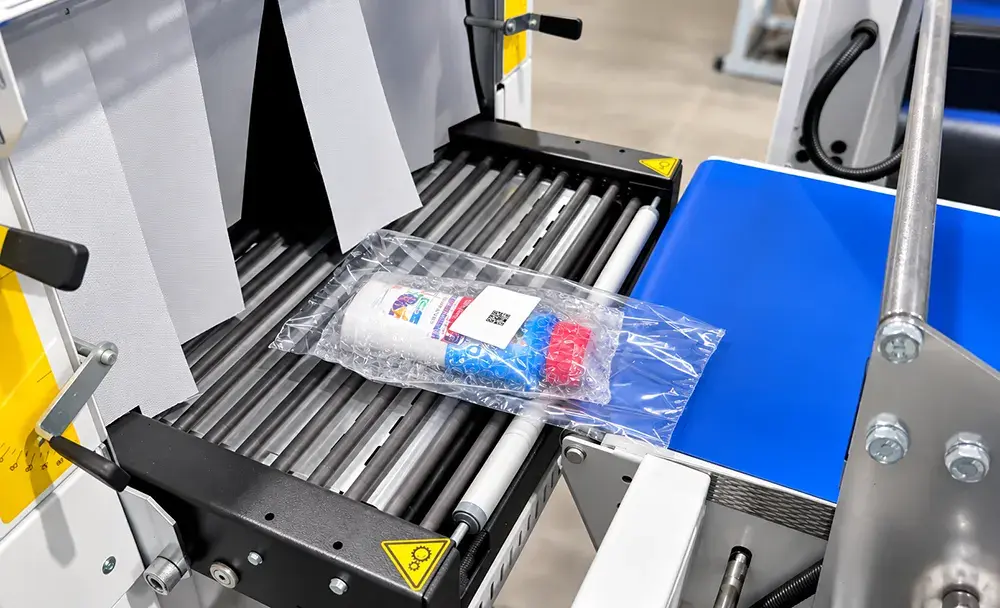

После успешной проверки товар проходит термоусадочную упаковку в ПОФ. -

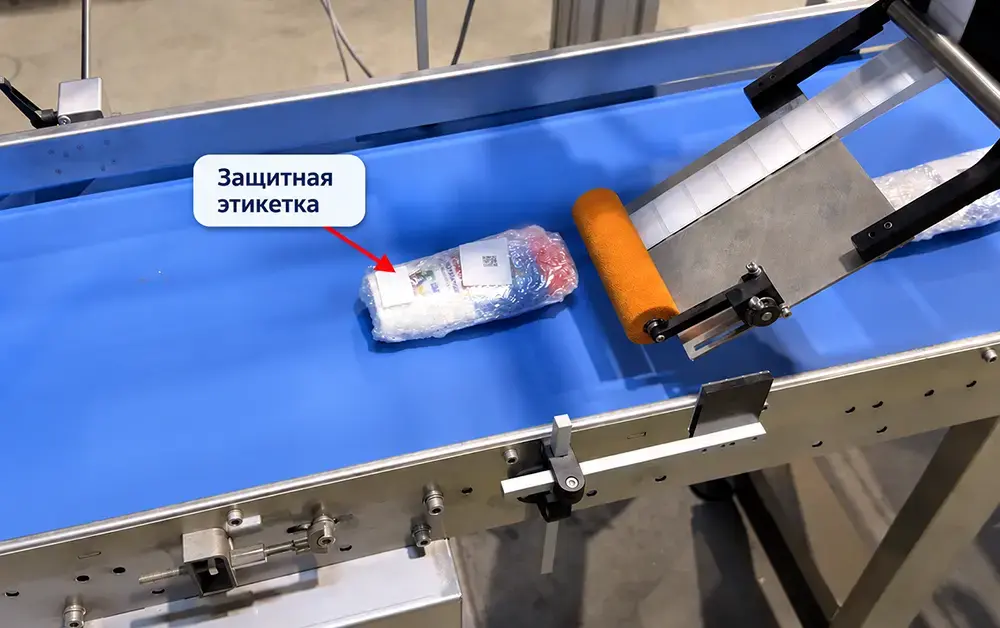

После термоусадки отдельный аппликатор закрывает исходный штрихкод белой непрозрачной этикеткой.
Реальное оборудование

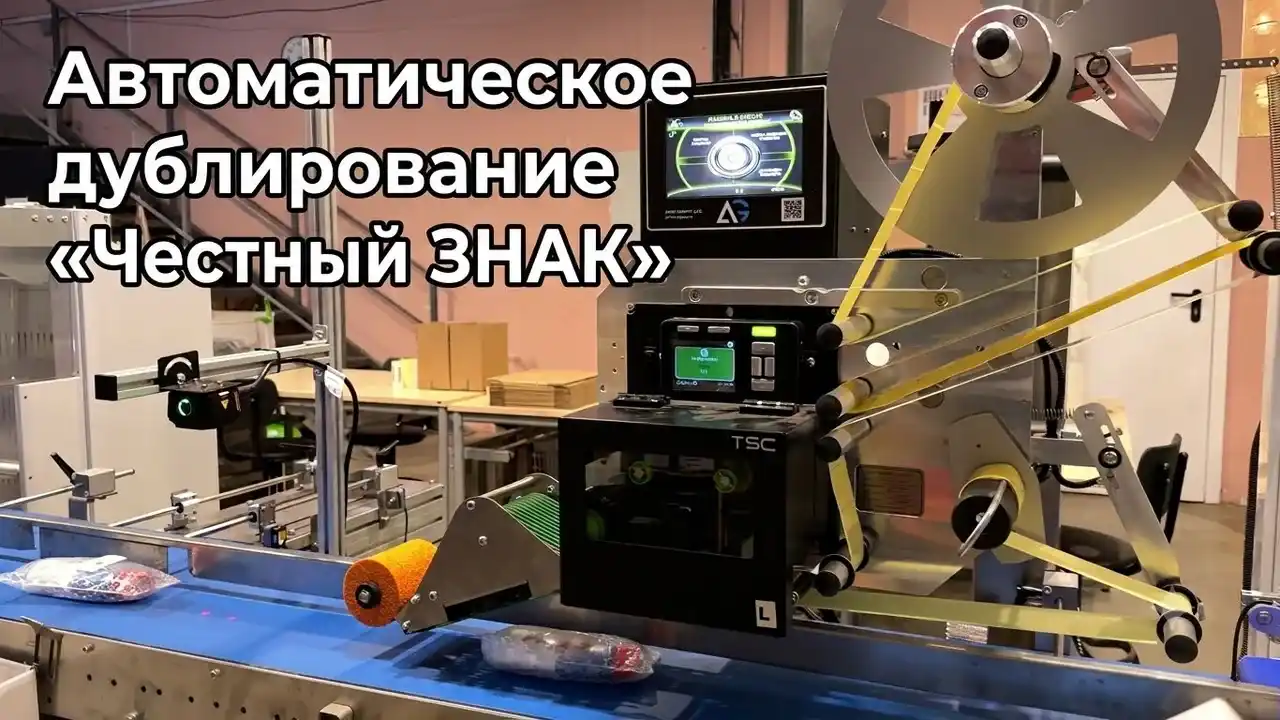

Посмотрите, как система работает на линии
На видео — работа оборудования для автоматического дублирования маркировки в составе упаковочной линии: нанесение этикетки на внешнюю упаковку и последующий контроль кода.
Реальная работа оборудования.
Видео показывает процесс нанесения и контроля маркировки
непосредственно на упаковочной линии.
Работа аппликатора и системы контроля маркировки в составе упаковочного участка.
Логика комплекса
Как комплекс сопоставляет товар и его DataMatrix
Система одновременно ведёт виртуальную очередь считанных кодов и контролирует фактическое движение продукции. Энкодеры и датчики позволяют определить, какой товар находится в зоне нанесения и какую маркировку нужно нанести именно на него.
Два процесса работают синхронно: программная очередь хранит последовательность кодов «Честный ЗНАК», а энкодеры и датчики контролируют реальное положение товаров на упаковочной линии.

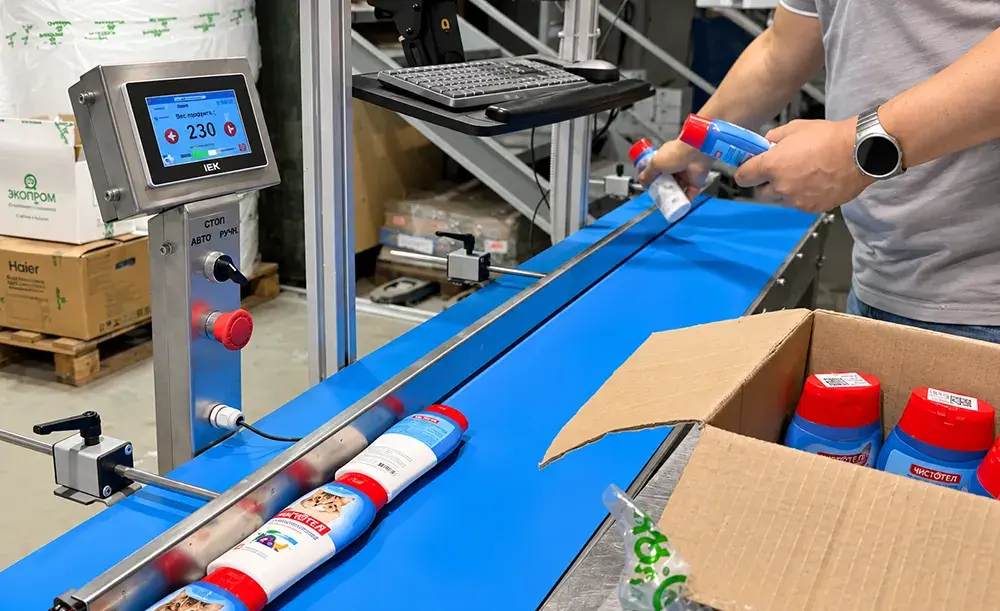

Считывание исходного кода
Оператор сканирует исходную маркировку непосредственно перед подачей товара в упаковочный поток.
Код считан

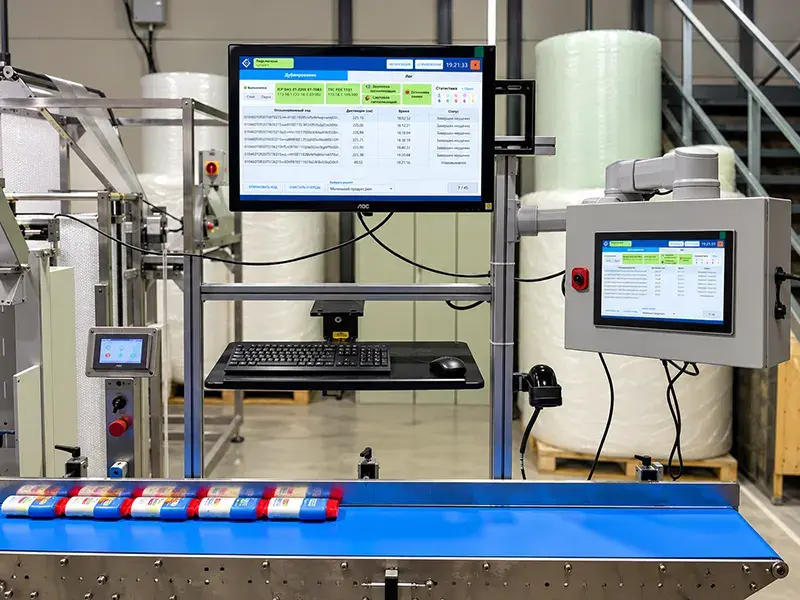

Виртуальная очередь
Считанный код добавляется в программную очередь в последовательности подачи товаров.
Код в очереди
Отслеживание и позиционирование
Энкодеры отслеживают движение продукции, а датчики определяют точное положение конкретного товара. По этим данным система сохраняет его соответствие записи в программной очереди.
Положение определено

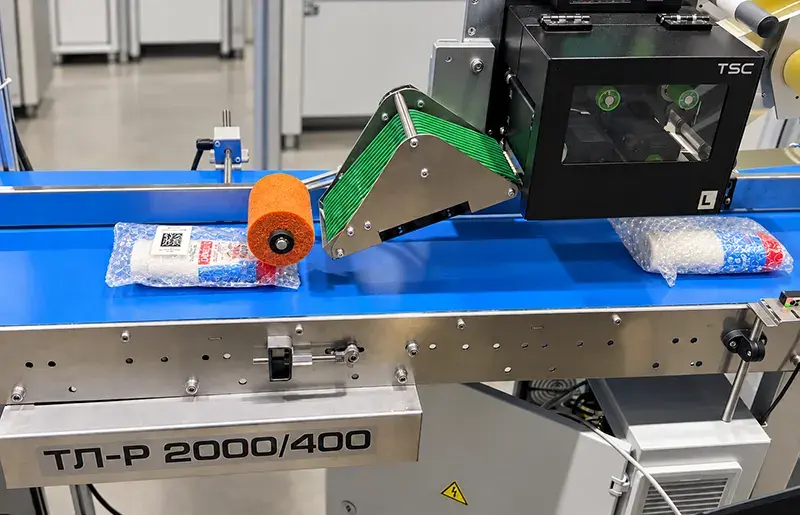

Печать и нанесение дубликата
Когда датчик подтверждает, что товар находится в зоне нанесения, система сопоставляет его положение с ожидаемой записью очереди, печатает дубликат исходного кода маркировки «Честный ЗНАК» и наносит его на внешнюю поверхность упаковки.
Дубликат нанесён
Проверка камерой
Камера считывает нанесённый код и сравнивает его с маркировкой, которую система ожидает для этого товара.
Верификация
После проверки возможны два сценария
Камера передаёт результат системе управления, после чего комплекс автоматически определяет дальнейшее действие.
Статус: УПАКОВАН
Код прочитан и совпадает с ожидаемым
Проверка завершена успешно. Товар продолжает движение по линии.
✓
Маркировка успешно считана
✓
Код совпадает с ожидаемым
✓
Позиция получает статус «УПАКОВАН»
Статус: НЕ УПАКОВАН
Код не прочитан или не совпадает с ожидаемым
Товар выводится из основного потока и требует повторной упаковки.
×
Камера фиксирует ошибку
×
Толкатель отводит товар из потока
×
Позиция получает статус «НЕ УПАКОВАН»
Интеграция комплекса в автоматическую упаковочную линию
Комплекс становится частью общего автоматического процесса упаковки и настраивается под конкретную линию и продукцию.
Реальный проект

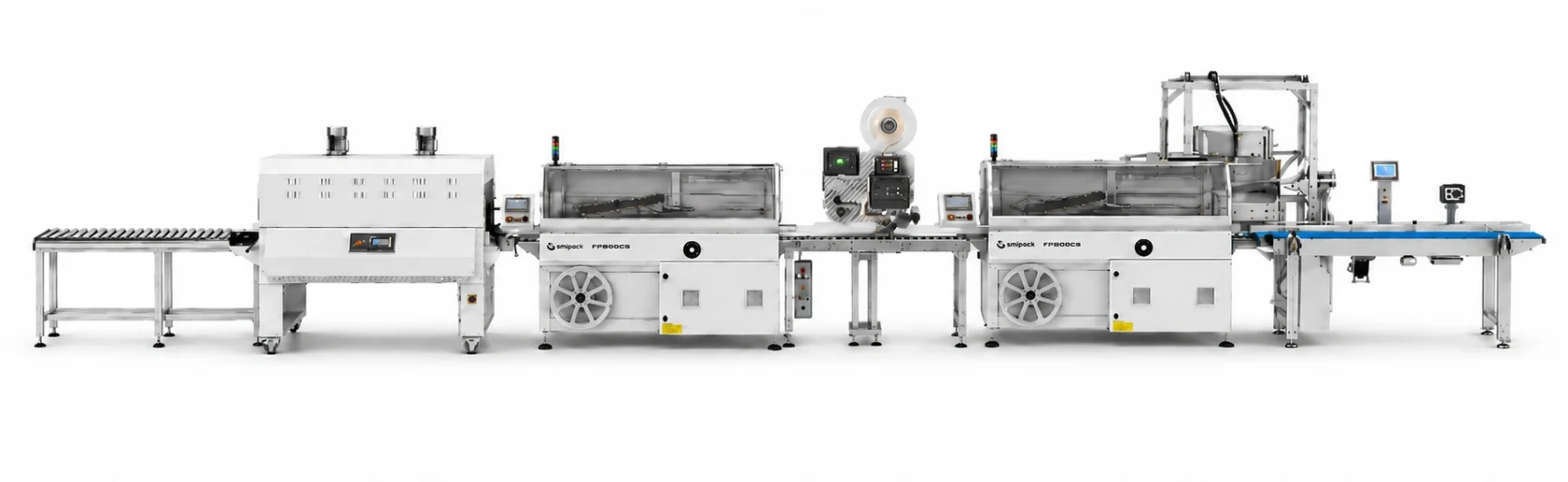

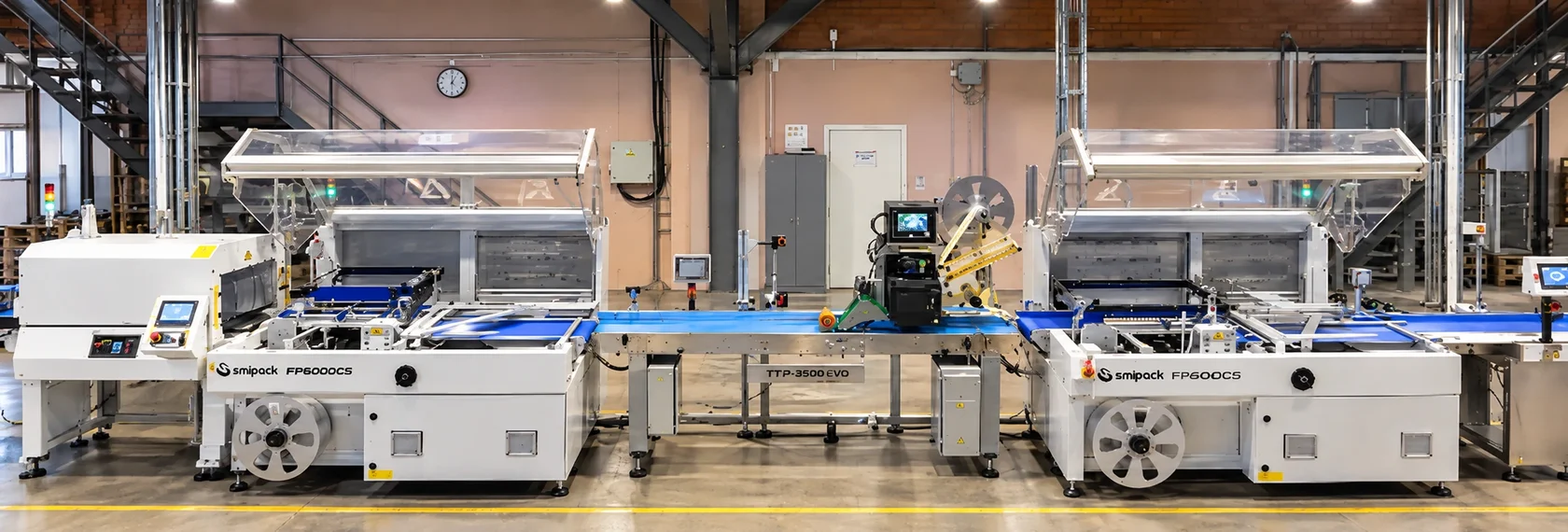

Автоматическая линия на базе Smipack FP6000CS + СУ-1000
Пример интеграции комплекса в автоматический упаковочный поток.
-
Интеграция в линию
Комплекс встраивается непосредственно в автоматический поток: считывание, нанесение и контроль выполняются в общем цикле упаковки.
-
Настройка под продукт
При внедрении учитываются габариты товара, скорость движения и конфигурация оборудования.
-
Резерв для развития
При проектировании можно предусмотреть возможность последующего расширения функционала комплекса под дополнительные задачи маркировки.
Возможность дальнейшей доработки
Сериализация и агрегация продукции
Архитектура комплекса может проектироваться с возможностью последующего расширения под дополнительные процессы маркировки.
Smipack FP6000CS + СУ-1000 — пример конфигурации. Комплекс может интегрироваться и в другие автоматические упаковочные линии.
Сценарии применения
Для каких задач подходит комплекс
Автоматизация дублирования DataMatrix для производств, фулфилмента, маркетплейсов и действующих упаковочных линий.
Производство
Производственные предприятия
Поточная упаковка маркированной продукции, когда исходный код закрывается упаковочным материалом.
Поточная автоматизация
Fulfillment
Фулфилмент-центры
Переупаковка маркированных товаров без отдельной ручной операции печати и переноса маркировки между этапами.
Высокий поток
E-commerce
Маркетплейсы и доставка
Автоматизация подготовки маркированных товаров к отгрузке после защитной или термоусадочной упаковки.
Подготовка к отгрузке
Интеграция
Автоматические упаковочные линии
Считывание, нанесение и верификация DataMatrix непосредственно внутри технологического потока без отдельного ручного участка.
Интеграция в линию
Типовые товары
Какие категории продукции подходят
Примеры маркированных товаров, для которых может применяться автоматическое дублирование кода после упаковки.
Бытовая химия
Косметика и уход
Автохимия и технические жидкости
Одежда и текстиль
Товары для животных
Бытовые товары
Маркируемые продукты питания
Обувь и аксессуары
Главный критерий применения:
после защитной или термоусадочной упаковки
исходный DataMatrix становится недоступен
для считывания.
Готовое решение
Автоматический комплекс дублирования DataMatrix
Проектируется как единое решение для считывания исходного кода, печати дубликата, нанесения и автоматической верификации в составе упаковочной линии.
от 2,5
млн ₽
Начальная цена интеграции
Конфигурация рассчитывается под проект
до 45
рабочих дней
Срок поставки
12
месяцев гарантии
На оборудование
ПНР и обучение
Сервис и ЗИП
Поддержка после запуска
Получить расчёт стоимости
Стоимость зависит от состава проекта
и интеграции в линию.
Оборудование комплекса
Из каких узлов состоит комплекс
Основные физические узлы отвечают за нанесение дубликата, контроль его читаемости и автоматическую реакцию при ошибке.
01
Основной узел

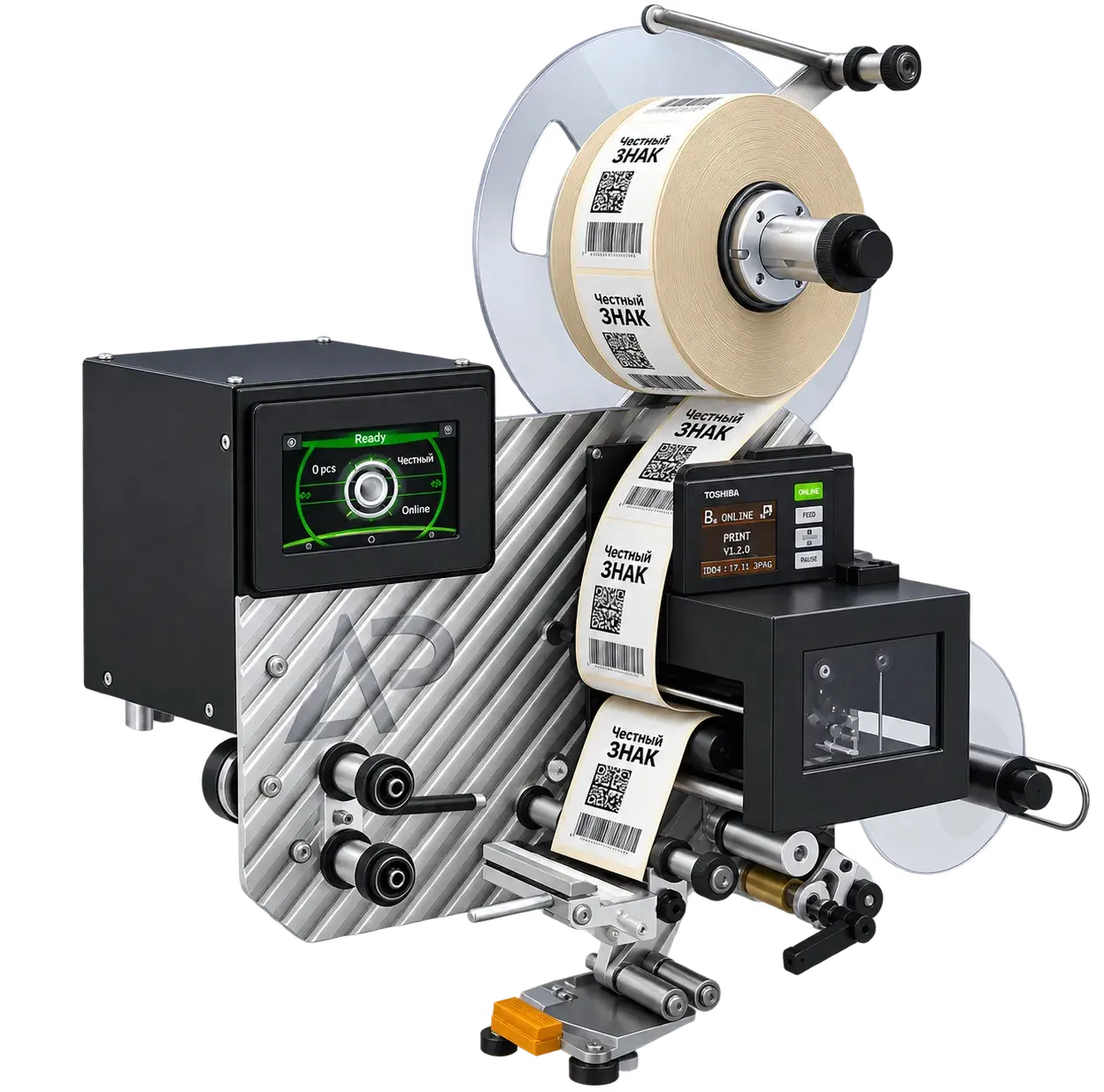

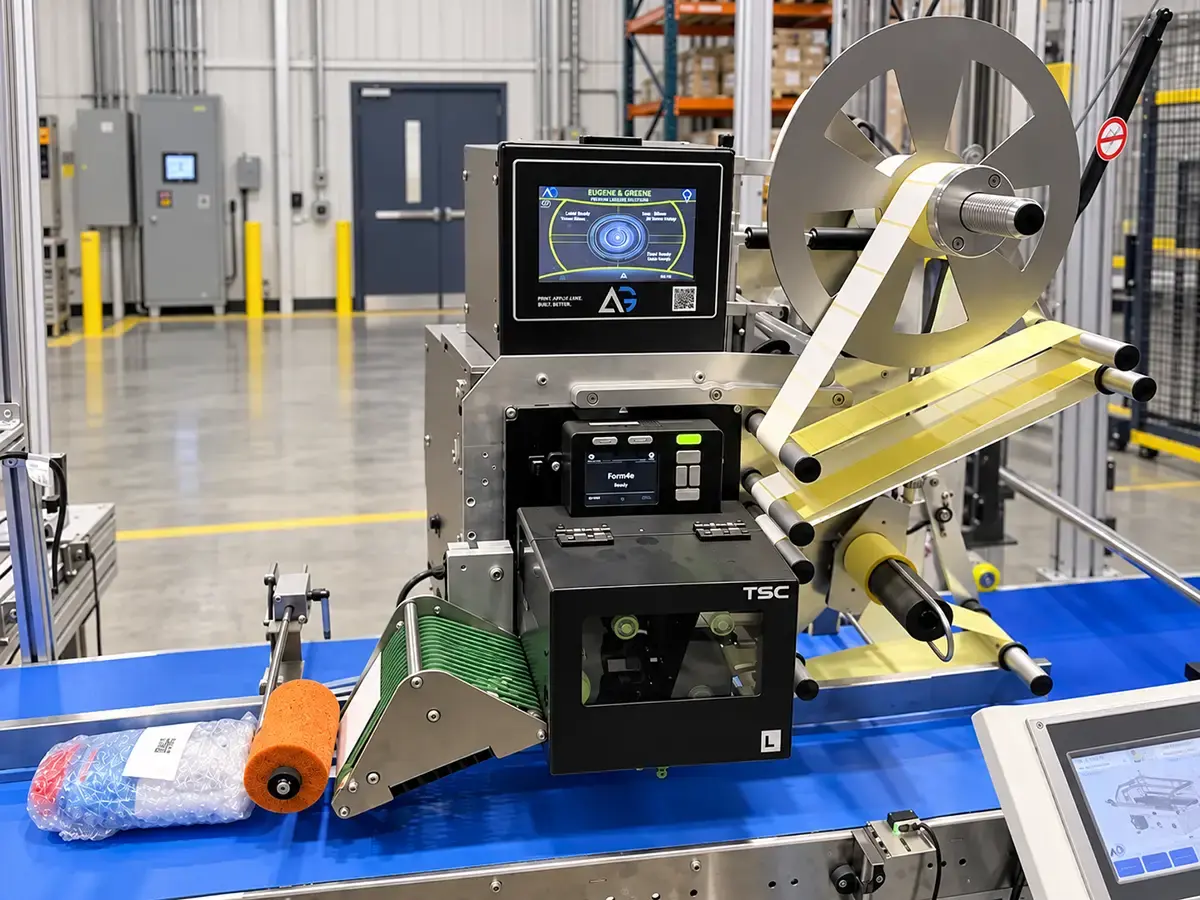

Принтер-аппликатор
Печатает дубликат DataMatrix и наносит этикетку на упаковку.
02
Контроль

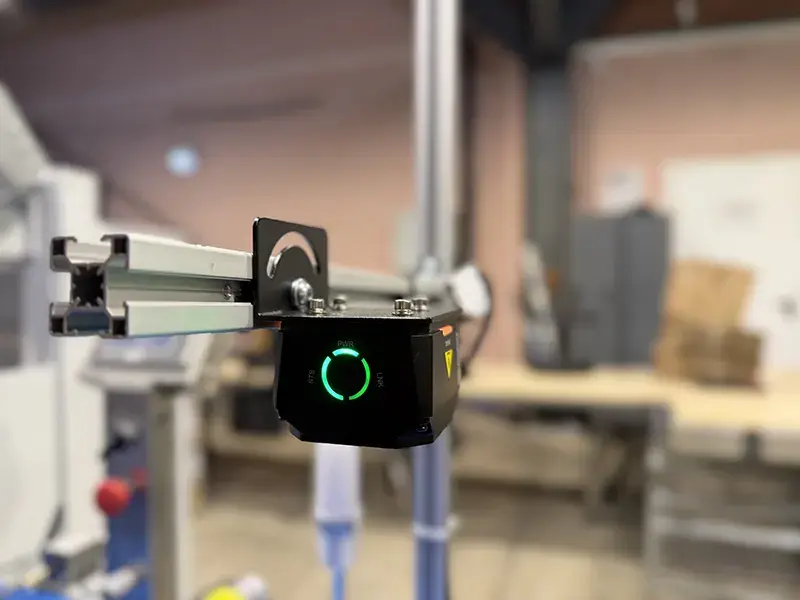

Камера верификации
Считывает нанесённую маркировку и подтверждает корректность кода.
03
Позиционирование

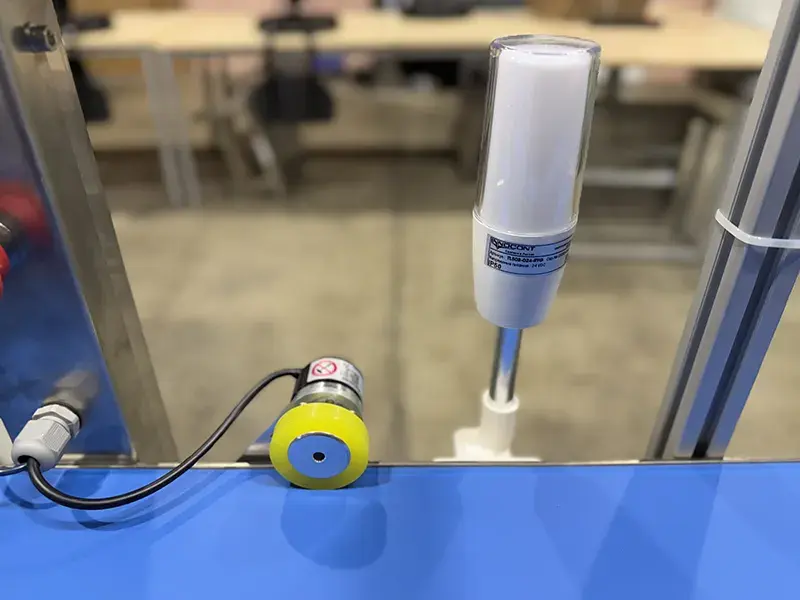

Датчики и энкодеры
Контролируют движение и положение товара на конвейере.
04
Реакция системы
Узел автоматической отбраковки
При ошибке маркировки товар выводится из основного потока, а линия продолжает работу.
Полностью электрический комплекс
Без пневматики
Для работы оборудования не требуется подключение сжатого воздуха.
Состав и конфигурация оборудования уточняются под товар, упаковочный материал и существующую линию заказчика.
ПНР · запуск на объекте
Пусконаладочные работы и обучение персонала
После поставки настраиваем комплекс под фактический технологический процесс, проверяем его работу на объекте заказчика и обучаем сотрудников работе с оборудованием.
Пусконаладочные работы
Настройка оборудования и проверка комплекса непосредственно на объекте заказчика.
Обучение персонала
Работа с интерфейсом, запуск оборудования, контроль процесса и основные операции.
Запуск в рабочем процессе
Проверяем работу оборудования в составе упаковочного участка перед передачей персоналу.
Вопросы и ответы
Частые вопросы о комплексе
От принципа работы и интеграции до стоимости, лизинга, запуска и сервисного обслуживания.
Новый код не создаётся. Комплекс считывает уже существующий DataMatrix и наносит его дубликат на внешнюю упаковку, когда исходная маркировка становится недоступна для считывания.
Если верификация не подтверждает ожидаемый код, система фиксирует ошибку, а товар выводится из основного потока узлом отбраковки.
При штатной обработке ошибки проблемный товар отбраковывается, а последующие товары продолжают движение по линии.
Да. Конфигурация комплекса может подбираться для интеграции в действующий упаковочный поток. Перед проектированием оцениваются компоновка линии, продукт, скорость и доступное пространство.
Нет. Комплекс полностью электрический. Для работы оборудования не требуется подключение к системе сжатого воздуха.
Возможность работы с разными типоразмерами определяется при подборе конфигурации. Для оценки учитываются размеры и форма товара, упаковка и требуемая производительность.
Да, такую функциональность можно предусмотреть как отдельное расширение проекта. Требования к сериализации и агрегации согласовываются на этапе проектирования комплекса.
Начальная цена интеграции — от 2,5 млн ₽. Итоговая стоимость зависит от состава оборудования, типа продукции, упаковки, требуемых узлов и способа интеграции в существующую линию.
Да, оборудование может быть приобретено через лизинговую компанию. Аванс, срок договора и график платежей определяются выбранным лизингодателем.
Срок поставки — до 45 рабочих дней. Конкретный срок фиксируется после согласования комплектации проекта.
При вводе оборудования выполняются пусконаладочные работы, настройка комплекса, проверка рабочих режимов и обучение персонала.
Параметры настраиваются под фактический товар, упаковку и конфигурацию линии заказчика.
На оборудование предоставляется гарантия 12 месяцев. После запуска доступны сервисная поддержка и поставка запасных частей.
